SCHUTZABDECKUNGSSYSTEME

Fix & Finish

Komplette Schutzabdeckungssysteme für Bearbeitungszentren

Schutzabdeckungs-Komplettsysteme der Marke Fix & Finish bieten einen umfassenden Maschinenschutz.

Schutzabdeckungssysteme & Maschinenschutzsysteme werden als Gesamtkonstruktion montagegerecht als Einheit geliefert und betriebsbereit in die Werkzeugmaschine montiert.

Ein- oder mehrachsige Fix & Finish Schutzabdeckungen vereinen Einzelkomponenten zu einem anwenderfreundlichen Komplettsystem, das von Arnold auf Wunsch passgenau vorgefertigt angeliefert und eingebaut wird.

Der Montageaufwand bei den Kunden reduziert sich dadurch auf ein Minimum. Der modulare Aufbau in einer, zwei oder drei Achsen, hat weitere Vorteile. Fix & Finish ist z.B. auch als Maschinenrückwand oder Dach erhältlich in jeder erdenklichen Einbaulage. Fix & Finish bewährt sich besonders bei hoher Dynamik und erzielt eine hohe Dichtigkeit auf Grund der Minimierung von Schnittstellen zwischen Schutzabdeckung und Maschine.

fix-finish

Schutzabdeckungssysteme-Maschinenschutzsysteme-Fix-Finish

Eigenschaften von Fix & Finish

Gesamtsystem statt einzelner Komponenten

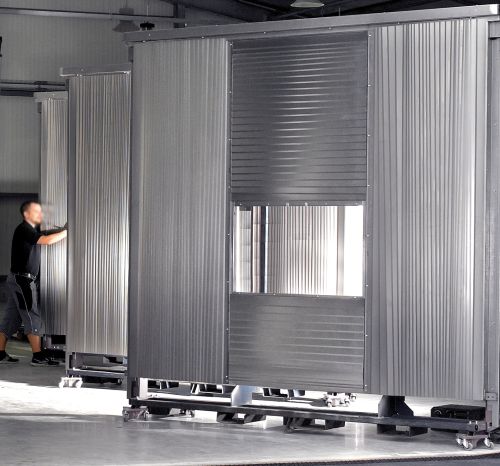

Komplett vormontierte Schutzwände
Betriebsbereit geliefert
Verbindung unterschiedlicher Schutzabdeckungen, abgestimmt auf Kundennutzen

Vorteile für unsere Kunden:

Mehrere Achsen durch eine Abdeckung geschützt
Erspart Kosten zur Montage einzelner Komponenten
Minimiert Lagerhaltungskosten
Kostenersparnis durch Austauschbarkeit der Einzelkomponenten ohne Demontage der Kompletteinheit

Maschinenschutzsysteme-fix-finish-arno-arnold

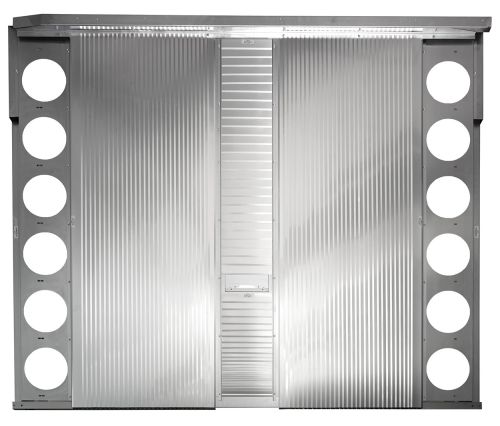

Schutzabdeckungssysteme Maschinen Arno-Arnold-Fix-Finish

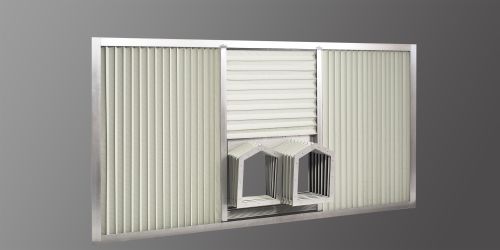

Maschinenschutzsysteme-fix-finish-weisse-Baelge

abdecksystem-maschinen-versandt-fix-finish-arno-arnold

Download Fix & Finish Handbuch (PDF)

Download Fix & Finish Handbuch (PDF)

Wings Maschinenabdeckungssystem

Die Maschinenabdeckung „Über-Eck“

Eine optimale Ausnutzung des Arbeitsraumes erfordert die Abdeckung der Eckbereiche im Maschinenraum.
Mit Wings schließen Sie die Ecken.

Bei gleichzeitig geringem Einbaumaß und vorteilhafter Optik war die Herausforderung für die Entwicklung dieses neuen Abdeckungsprinzips. Hohe Beschleunigungen (getestet bis 2.5 g) sind wegen der geringen Masse realisierbar. Die spezielle Form und Funktion dieses neuartigen Systems gewährleisten optimalen Schutz ohne elastische und plastische Verformung der Teleskopbleche.

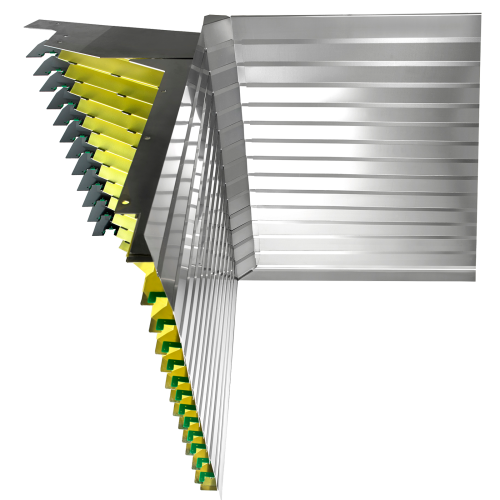

Schutzabdeckungssystem Wings Abdeckung-mit-Blechen-im-Arbeitsraum-wings

Eigenschaften von WINGS:

Über Eck geführte Abdeckung mit Blechen im Arbeitsraum
Hoher, gleichmäßiger Anpressdruck durch speziell geformtes Eckblech
Als Faltenbalg mit Zusatzblechen oder in anderen Aufbauarten erhältlich

Vorteile für unsere Kunden:

Rückwand- und Dachabdeckung in einem Jahrzehnte lang erprobter Schutz gegen fliegende Späne
Hohe Beschleunigung
Keine elastische oder plastische Verformung der Teleskopbleche

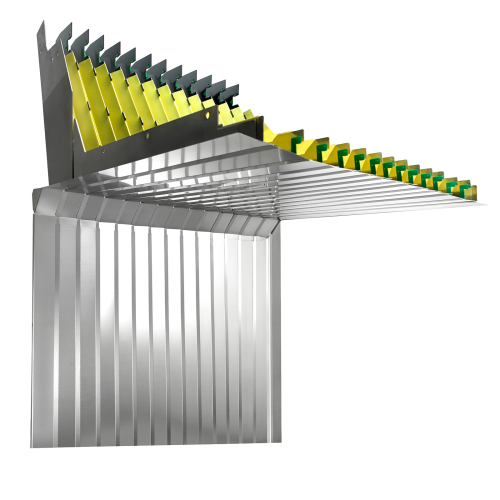

Abdeckungssyteme für Maschinen Wingsbalg

Download Wings Handbuch (PDF)

Download Wings Handbuch (PDF)

Winglet

Die Schutzabdeckung für Maschinen, die Winkel abdeckt.

Dieses raffinierte „Über-Eck-Schutzabdeckungssystem“ deckt die Ecken im Maschineninnenraum ab und schützt die wertvollen dahinter liegenden Elemente gegen Eindringen von Verschmutzung (z.B. Spänen). Abhängig vom Abdeckwinkel und der jeweiligen Anwendung können sowohl Innen- als auch Außenwinkel sowie die Kombination von beiden Systemen integriert werden.

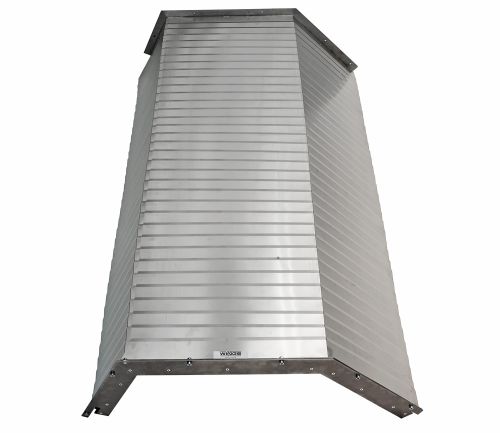

winglet-schutzabdeckungssystem-fuer-maschinen

Eigenschaften von WINGLET:

Robuste Winkelabdeckung, bestehend aus einem Faltenbalg mit Teleskopblechen
Ein Flügel an den Blechen sorgt für den Anpressdruck der Bleche
Zuverlässiger Schutz gegen Staub, Schmutz, Hitze, Späne und Flüssigkeiten

Vorteile für unsere Kunden:

Anwendung für Innen- und Außenwinkel – Kombination von beiden möglich
Sorgfältige Abstreifwirkung, vielfach erprobt unter starkem Spänebefall

winglet-schutzabdeckungssystem-fuer-maschinen

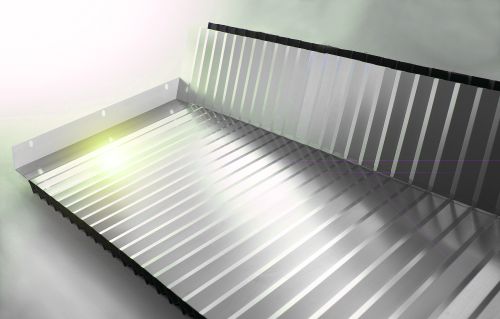

Winglet-Schutzabdeckungssystem-Faltenbalg-mit-Teleskopblechen

Download Winglet Handbuch (PDF)

Download Winglet Handbuch (PDF)

ConnectedCover

In Schutzsystemen für Maschinenbau integrierte Sensorik liefert in Industrie 4.0 Konzepten immer genauere Daten zu real vorliegenden Belastungen. Daraus entstehen viele Vorteile für Sie:

In Schutzabdeckungssystemen integrierte Sensorik

Eigenschaften von Connected Cover:

Markteinführung der sensorischen Zustandsüberwachung bei Schutzabdeckungen, Teleskopabdeckungen und Faltenbälgen
Predictive Maintenance
Präzise Planung von Ersatzteilen und Ersatzteilbeschaffung
Hochverfügbarkeitspaket-rechtzeitiger Hinweis auf Verschleißgrenze
Ausschluß von Ersatzteilplagiaten
Fernüberwachung bei mannloser Bedienung

Vorteile für unsere Kunden:

Live-Informationen über den Abnutzungsgrad des Faltenbalgs (z. B. Anzahl der Hübe, spürbare Vibrationen), die den Bediener frühzeitig über erforderliche Reparaturen oder Austauschmaßnahmen informieren.
„Connected Cover" kann der Schlüssel zur Verringerung ungeplanter Maschinenstillstände und zur besseren Planung von Wartungsintervallen sein
Fernüberwachung im unbemannten Betrieb

Mögliche Sensoren:

Beschleunigungssensor: z.B. zur Klassifizierung und Quantifizierung der geleisteten Hübe und somit zur Ermittlung des Verschleißgrades

Drucksensor: z.B. Hinweis auf Fremdkörper im Balg und auf eine damit erforderliche Reinigung

Temperatursensor: z.B. Hinweis auf mögliche Schäden an Kunststoffteilen aufgrund des Überschreitens von Grenzwerten

Vibrationssensor: z.B. Hinweis auf eine erforderliche Schmierung

Arno Arnold beschäftigt sich seit vielen Jahrzehnten mit intelligent-kommunizierenden Schutzsystemen. Daraus resultierte im Jahre 1985 die 1. Schutzrechtsanmeldung für einen „Faltenbalg mit integrierter Detektoreneinrichtung“, welche im Jahre 1993 zur Patenterteilung (DE 35 32 702) führte.

Aufgrund der Vielzahl der heute zur Verfügung stehenden Sensoren machen wir die damalige Pionierleistung IOT-fähig. In die vollständig vernetzte, mannlose Produktion der Zukunft fügt sich die eigenständig selbst nachbestellende Schutzabdeckung künftig ein.

Sie entscheiden, ob die Ergebnisse

in der Maschinensteuerung dargestellt werden
in das lokale Netzwerk eingespeist werden
in der Cloud zur Verfügung stehen
